煤礦提升機概述
型式 | TD型 | TH型 |
結構特征 | 采用橡膠帶作牽引構件 | 采用鍛造的環形鏈條作為牽引構件 |
御載特征 | 采用離心式或混合式方式卸料 | 采用混合式或重力式方式卸料 |
適用輸送物料 | 松散密度ρ＜1.5t/m3的粉狀、粒狀、小塊狀的無磨琢、半磨琢性物料 | 松散密度ρ＜1.5t/m3的粉狀、粒狀、小塊狀的無磨琢、半磨琢性物料 |
適用溫度 | 被輸送物料溫度不得超過60℃，如采用耐熱橡膠帶時溫度不超過200℃ | 被輸送物料溫度不超過250℃ |
型號 | TD100、TD160、TD250、TD315、TD400、TD500、TD630 | TH315、TH400、T500、TH630、（TH800、TH1000）① |
提升高度 | 約在4～40m范圍內 | 約在4.5～40m范圍內 |
輸送量 | 4～238m3/h | 35～185m3/h |
TD型斗式提升機：
1.TD型斗提機結構型式
（1）傳動裝置 TD型斗提機的傳動裝置有兩種形式，分別配有YZ型減速型或ZQ（YY）型減速器。YZ型軸裝減速器直接套裝在主軸軸頭上，省去了傳動平臺、聯軸器等，使結構緊湊，重量輕，而且其內部帶有異型輥逆止器，逆止可靠。該減速器噪聲低，運轉平穩，并隨主軸浮動，可消除安裝應力。（2）TD型斗提機備有四種料斗：Q型（淺斗）、H型（弧底斗）、Zd型（中深斗）、Ｓd型（深斗）
表2 TD型斗提機技術性能：
| 斗提機型號 | TD100 | TD160 | TD250 | TD315 | ||||||||||
| 料斗型式 | Q | H | Q | H | Zd | Sd | Q | H | Zd | Sd | Q | H | Zd | Sd |
| 輸送量①，m3/h | 4 | 7.6 | 9 | 16 | 16 | 27 | 20 | 36 | 38 | 59 | 28 | 50 | 42 | 67 |
| 料斗容積，L | 0.15 | 0.3 | 0.49 | 0.9 | 1.2 | 1.9 | 1.12 | 2.24 | 3.0 | 4.6 | 1.95 | 3.55 | 3.75 | 5.8 |
| 料斗運行速度，m/s | 1.4 | 1.4 | 1.6 | 1.6 | ||||||||||
| 滾筒轉速，r/min | 67 | 67 | 61 | 61 | ||||||||||
| 斗提機型號 | TD400 | TD500 | TD630 | |||||||||
| 料斗型式 | Q | H | Zd | Sd | Q | H | Zd | Sd | Q | H | Zd | Sd |
| 輸送量①，m3/h | 40 | 76 | 68 | 110 | 63 | 116 | 96 | 154 | - | 142 | 148 | 238 |
| 料斗容積，L | 3.1 | 5.6 | 5.9 | 9.4 | 4.84 | 9.0 | 9.3 | 14.9 | - | 14 | 14.6 | 23.5 |
| 料斗運行速度，m/s | 1.8 | 1.8 | 2.0 | |||||||||
| 滾筒轉速，r/min | 55 | 55 | 48 | |||||||||
①表中料斗容積為料斗盛水時容積，與實際填充量相近，故輸送量計算時未考慮填充系數ψ，具體選型時應根據物料度，求得ψ修正值，以此值修正表中所給輸送量。
2.TD型斗提機外形及安裝尺寸：
TD型斗提機外形見圖1，主要尺寸見表3，驅動裝置配套及尺寸見表4-表6，選用YZ型驅動裝置時，其安裝尺寸與制造廠聯系。

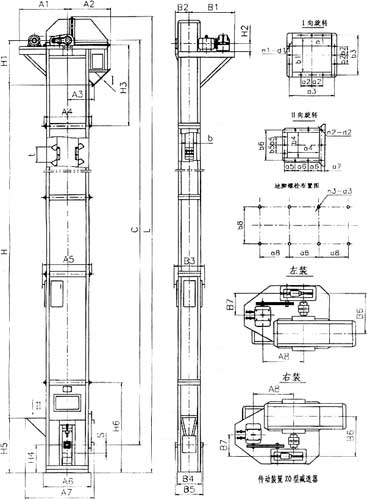

圖1 TD型斗提機外形
表3 TD型斗提機外形尺寸表：
斗提機型號 | TD100 | TD160 | TD250 | TD315 | TD400 | TD500 | TD630 | |
輪廓高度L | C＋1100 | C＋1363 | C＋1535 | C＋1640 | C＋1790 | C＋1865 | C＋2045 | |
整機結構 | H H4 S | C-820 600 200 | C-930 700 250 | C-1250 800 250 | C-1245 850 250 | C-1500 950 250 | C-1700 900 250 | C-1730 1060 315 |
料斗 | t b | 200 100 | 350/280 160 | 450/360 250 | 500/400 315 | 560/480 400 | 625/500 500 | 710 630 |
地腳孔 | a3 b3 n3 d3 | 200 310 8 Φ18 | 250 400 8 Φ18 | 300 538 8 Φ18 | 300 648 8 Φ18 | 400 768 8 Φ22 | 400 900 8 Φ22 | 380 1020 10 Φ30 |
上、下部機殼及外形輪廓 | H3 H6 A2 A6 A7 B2 B4 B5 | 970 1210 692 776 1050 220 370 330 | 1185 1500 985 996 1235 295 461 475 | 1320 1800 1175 1266 1600 394 596 610 | 1488 1800 1200 1266 1700 440 706 710 | 1500 2000 1350 1558 1980 535 828 835 | 1655 2300 1410 1610 2200 605 980 1000 | 1750 2500 1590 1890 2500 660 1110 1110 |
中部機殼 | A4 A5 B3 | 776 805 390 | 982 1021 525 | 1152 1302 682 | 1254 1400 794 | 1548 1580 920 | 1570 1630 1040 | 1850 1910 1160 |
卸料口 | H1 A3 a1 a2 a3 b1 b2 b3 n1 d1 | 520 438 334 120 390 224 95 280 12 Φ12 | 630 548 365 150 431 315 150 381 12 Φ12 | 750 713 600 200 676 450 200 526 12 Φ12 | 795 763 560 230 638 560 230 638 12 Φ12 | 850 824 670 295 758 670 295 758 12 Φ14 | 1000 885 700 355 880 780 300 800 12 Φ18 | 1200 1045 700 300 800 900 280 1000 14 Φ18 |
進料口 | H5 a4 a5 a6 a7 b4 b5 b6 n2 d2 | 900 280 80 100 19 220 100 250 9 Φ10 | 1000 260 80 100 19 220 100 250 9 Φ12 | 1320 260 43 110 26 260 110 306 9 Φ12 | 1320 355 58 150 45 320 155 370 9 Φ12 | 1600 450 100 175 40 450 215 510 9 Φ14 | 1600 500 65 210 40 500 220 550 9 Φ14 | 1886 560 85 160 30 630 160 700 12 Φ14 |
表4 ZQ型斗提機驅動裝置配套表:
斗提機 型號 | 傳動裝置 代號 | 電動機 | ZQ減速器型號 | 重量 kg | ||
型號 | 功率 kw | 右裝傳動裝置 | 左裝傳動裝置 | |||
TD100 | C1 | Y100L-6 | 1.5 | ZQ25-16-ⅢZ | ZQ25-16-ⅣZ | 230 |
C2 | Y112M-6 | 2.2 | 240 | |||
TD160 | C1 | Y132S-6 | 3 | ZQ35-12.5-ⅢZ | ZQ35-12.5-ⅣZ | 472 |
C2 | Y132M1-6 | 4 | 490 | |||
C3 | Y132M2-6 | 5.5 | ZQ40-12.5-ⅢZ | ZQ40-12.5-ⅣZ | 563 | |
C4 | Y160M-6 | 7.5 | 621 | |||
TD250 | C1 | Y132M2-6 | 5.5 | ZQ40-16-ⅢZ | ZQ40-16-ⅣZ | 576 |
C2 | Y160M-6 | 7.5 | 616 | |||
C3 | Y160L-6 | 11 | ZQ50-16-ⅢZ | ZQ40-16-ⅣZ | 838 | |
C4 | Y180L-6 | 15 | 903 | |||
TD315 | C1 | Y160M-6 | 7.5 | ZQ40-16-ⅢZ | ZQ40-16-ⅣZ | 645 |
C2 | Y160M-4 | 11 | ZQ50-20-ⅥZ | ZQ50-20-ⅤZ | 855 | |
C3 | Y160L-4 | 15 | 883 | |||
TD400 | C1 | Y180L-6 | 15 | ZQ50-16-ⅢZ | ZQ50-16-ⅣZ | 936 |
C2 | Y200L1-6 | 18.5 | ZQ65-16-ⅥZ | ZQ65-16-ⅤZ | 1687 | |
C3 | Y200L2-6 | 22 | 1702 | |||
C4 | Y225M-6 | 30 | 1787 | |||
TD500 | C1 | Y180L-6 | 15 | ZQ50-16-ⅢZ | ZQ50-16-ⅣZ | 1724 |
C2 | Y200L1-6 | 18.5 | ZQ65-16-ⅥZ | ZQ65-16-ⅤZ | 1760 | |
C3 | Y200L2-6 | 22 | 1775 | |||
C4 | Y225M-6 | 30 | 1810 | |||
TD630 | C1 | Y200L2-6 | 22 | ZQ65-20-ⅥZ | ZQ65-20-ⅤZ | 1876 |
C2 | Y225M-6 | 30 | 1952 | |||
表5 YY型斗提機驅動裝置配套表：
斗提機型號 | 傳動裝置 代號 | 電動機 | 減速機型號 | 重量 kg | |
型號 | 功率 kw | ||||
TD160 | C1 | Y112M-4 | 4.0 | ZLY112-16 | 296 |
C2 | Y132S-4 | 5.5 | ZLY112-16 | 321 | |
C3 | Y132M-4 | 7.5 | ZLY125-16 | 355 | |
TD250 | C1 | Y132S-4 | 5.5 | ZLY112-16 | 373 |
C2 | Y132M-4 | 7.5 | ZLY125-16 | 466 | |
C3 | Y160M-4 | 11 | ZLY140-16 | 587 | |
TD315 | C1 | Y132M-4 | 7.5 | ZLY125-16 | 452 |
C2 | Y160M-4 | 11 | ZLY140-16 | 590 | |
C3 | Y160L-4 | 15 | ZLY160-16 | 639 | |
TD400 | C1 | Y160M-4 | 11 | ZLY140-16 | 551 |
C2 | Y160L-4 | 15 | ZLY160-16 | 693 | |
C3 | Y180M-4 | 18.5 | ZLY160-16 | 734 | |
C4 | Y180L-4 | 22 | ZLY180-16 | 790 | |
TD500 | C1 | Y160L-4 | 15 | ZLY160-16 | 771 |
C2 | Y180M-4 | 18.5 | ZLY160-16 | 812 | |
C3 | Y180L-4 | 22 | ZLY180-16 | 854 | |
C4 | Y225M-6 | 30 | ZLY200-16 | 1202 | |
TD630 | C1 | Y200L2-6 | 22 | ZLY180-16 | 1208 |
C2 | Y225M-6 | 30 | ZLY200-12.5 | 1401 | |
C3 | Y250M-6 | 37 | ZLY224-12.5 | 1639 | |
C4 | Y280S-6 | 45 | ZLY224-12.5 | 1815 | |
表6 TD型斗提機傳動裝置尺寸表：
斗提機型號 | 傳動裝置 | ||||||
制法 | H2 | A8 | B6 | B7 | A1 | B2 | |
TD100 | C1 | 165 | 620 | 504.5 | 315 | 900 | 624.5 |
C2 | 619 | 322 | |||||
TD160 | C1 | 290 | 868 | 674 | 405 | 1245 | 914 |
C2 | 424 | ||||||
C3 | 340 | 918 | 729 | 434 | |||
C4 | 469 | ||||||
TD250 | C1 | 340 | 898.5 | 819 | 434 | 1273 | 1021 |
C2 | 480 | ||||||
C3 | 410 | 924 | 839 | 566 | 1295 | 1055 | |
C4 | 591.5 | ||||||
TD315 | C1 | 335 | 828 | 918 | 479 | 1290 | 1147 |
C2 | 405 | 925 | 938 | 558 | 1420 | 1300 | |
C3 | 1050 | 563 | |||||
TD400 | C1 | 405 | 1045 | 1041.5 | 592 | 1600 | 1443 |
C2 | 445 | 1156 | 1148.5 | 745 | 2155 | ||
C3 | |||||||
C4 | 1106 | 752 | |||||
TD500 | C1 | 445 | 1252.5 | 1120 | 720.5 | 1640 | 1705 |
C2 | 1224 | 745.5 | |||||
C3 | |||||||
C4 | 764.5 | ||||||
TD630 | C1 | 450 | 1106 | 1318 | 764.5 | 1725 | 1765 |
三、TH型斗式提升機：
（一）TH型斗提機外形及安裝尺寸
TH型斗提機外形見圖2，其尺寸見表7、驅動裝置配套及相關尺寸見表9。

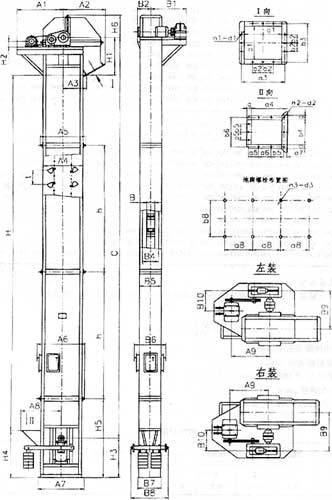

圖2 TH型斗提機外形圖：
